CUni360S-Z
1． 概述
CUni360S-Z安全芯片是具備接觸和磁條卡操作功能的信息安全芯片。CUni360S-Z芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。可廣泛應用于POS機、雙界面讀卡器、動態二維碼終端等領域。典型工作頻率60MHz。
2． 功能特點
n CPU特性
l 低功耗32位RISC核芯，高度優化的3級流水線
l 支持字節、半字、字內存訪問。
l 支持中斷嵌套
l 支持單周期32位×32位硬件整數乘法器陣列、3~13周期硬件整數分頻器陣列
l 存儲器保護單元MPU
l 低功耗高性能
l 支持Cache
l 定時模塊EPT
n 片上存儲資源
l 64K 字節SRAM
l 16K 字節ROM
l 512K 字節EFLASH。512字節/Page，最少擦除次數10萬次。
n 內部模塊
l DMA/EDMA
l 2個定時器（PIT）
l 看門狗（WDT）
l 實時時鐘（RTC）
l 計時器（TC）
n 安全特性
l 公鑰算法引擎
- 1024bit RSA@60MHz
密鑰對生成：222mS/次
解密/簽名： 5.6mS/次
加密/驗簽： 0.37mS/次
- 2048bit RSA@60MHz
密鑰對生成：2S/次
解密/簽名： 33mS/次
加密/驗簽： 1.2mS/次
- 256bit SM2素域@60MHz
密鑰對生成：5.1mS/次
簽名： 5.7mS/次
驗證： 10.2mS/次
l 對稱算法引擎
- DES/3DES支持ECB/CBC模式@60MHz
DES加、解密速度：33.6MB/s
3DES加、解密速度：14.7MB/s
- AES支持ECB/CBC/CFB/OFB模式@60MHz
AES_128加、解密速度：30.4MB/s
AES_192加、解密速度：26.6MB/s
AES_256加、解密速度：24.1MB/s
- SM4支持ECB/CBC/CFB/OFB模式@60MHz
加、解密速度：22.8MB/S
l 摘要算法引擎
- SM3@60MHz
55.6MB/S
- SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512@60MHz
SHA-0： 47.4MB/S
SHA-1： 47.4MB/S
SHA-224： 58.1MB/S
SHA-256： 58.1MB/S
l CRC
- 支持CRC32/ CRC16/ CRC8
- 支持DMAC操作
l 存儲保護機制
- 面向應用的存儲分區，硬件支持各分區之間的安全隔離
- 總線加擾
l 真隨機數發生器，符合FIPS 140-2標準和國家商密標準
l 安全檢測與防護單元
- 電壓異常檢測單元
- 光照異常檢測單元
- 電源毛刺檢測單元
- 支持金屬屏蔽保護
- 溫度異常檢測單元
- 頻率異常檢測單元
- 支持時鐘和復位脈沖過濾
- 安全優化布線
l PCI認證支持
- 支持128 Byte的NV SRAM
- 支持4對開蓋檢測信號，動態/靜態檢測模式可配
- 支持電壓檢測
- 支持溫度檢測
- 支持自毀清零NV SRAM
n 接口特性
l EPORT接口
- 最多支持16個接口
- 支持外部中斷輸入
- 支持邊沿（上升沿、下降沿）觸發
l USB接口
- 支持USB2.0全速工作模式
- 支持8個發送/接收端點
- 支持外接12MHz晶振和無晶振模式
l SPI接口
- 最多支持3組接口
- 支持SPI高速
- 支持主從模式
- 可復用為GPIO
l I2C接口
- 支持10bit地址模式
- 支持主從模式
- 支持標準模式、快速模式、高速模式
- 標準模式/快速模式兼容I2C 2.1總線標準
- 可復用為GPIO
l UART接口（SCI）
- 最多支持2組接口
- 支持全雙工運行
- UART1支持DMA傳輸，獨立的16*9Bit接收和發送FIFO
- 可復用為GPIO
l ISO7816接口
- 支持ISO7816-3協議
- 支持卡與讀卡器模式
- 讀卡器模式支持ClassA/B/C
- 支持T=0和T=1協議
- 9位保護時間計時器
- 24位等待計時器
- 可編程的發送器輸出
- 發送和接收狀態下，錯誤信號檢測
- F/D可配置8,12，16,32,64,128,256,512,31,23.25,46.5,93,186,372,744
- 可復用為GPIO
l 磁條卡接口
- 支持ISO/IEC 7811-2
- 支持F2F編碼
- 支持不同的char width，7bit(track0)/5bit(track0)
- 支持3軌磁頭解碼
l AD轉換接口
- 支持6bit、8bit、10bit、12bit分辨率
- 可編程采樣周期
- 3個普通通道和1個電池電量檢測通道
l PWM接口
- 可編程周期和占空比
- 支持捕獲功能
- 2個Dead-Zone發生器
- 4路可獨立配置引腳
- 可復用為GPIO
n 其他特性
l 每一顆產品具有唯一序列號。
l 主電輸入電壓2.5V~5.5V，PCI域輸入電壓2V~3.3V。
l 典型功耗20mA @ 60MHz，低功耗Sleep模式小于50uA。
l ESD保護：4kV。
l 支持內部上電復位和外部復位。
3.芯片框圖

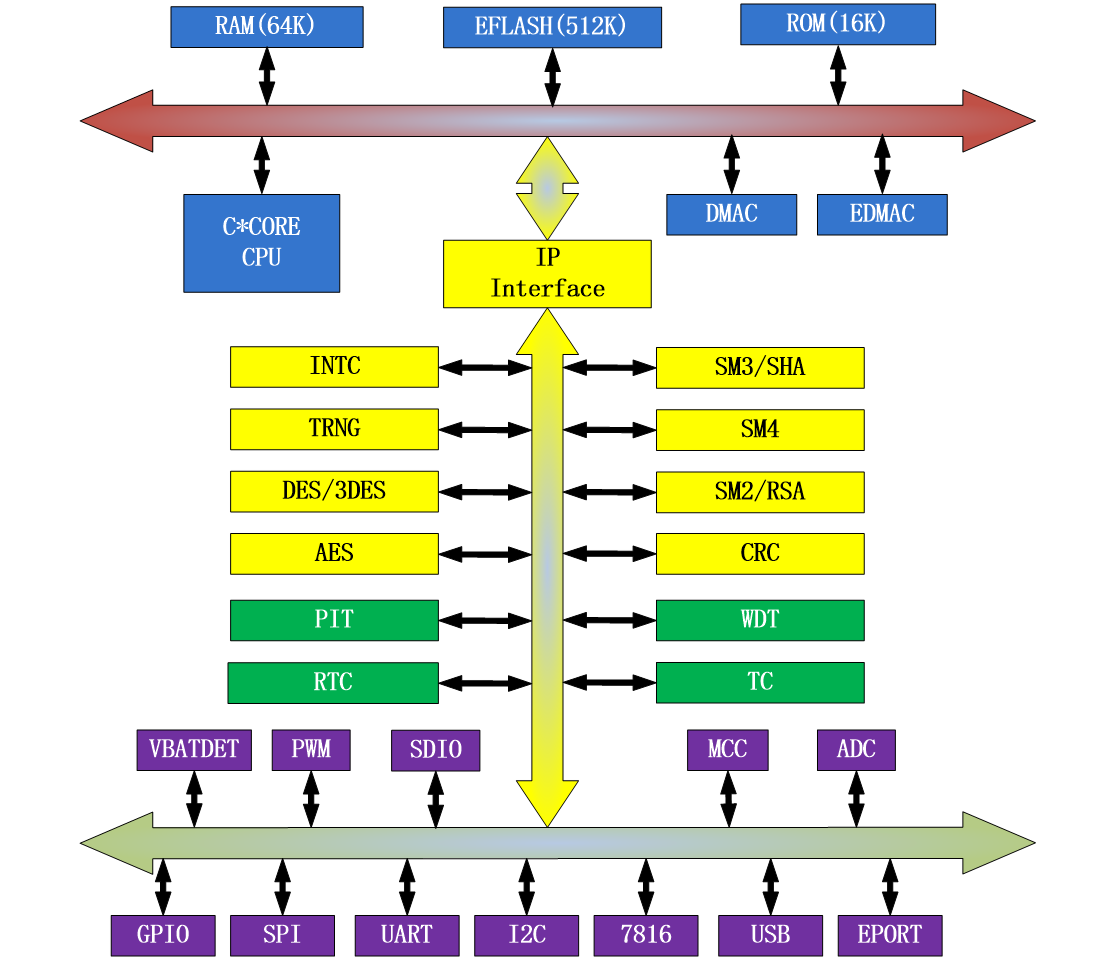

CUni360S-Z片框圖
4． 封裝形式
QFN76、QFN40
