安全SD/TF卡
國芯“C*Core”安全SD/TF卡采用國芯公司國密型號為SSX1208的32位信息安全芯片進行設計。該SD/TF卡已通過國密認證，國密型號為SJK1271。國芯“C*Core”安全SD/TF卡支持硬SM1、SM2、SM3、RSA、DES、AES算法，芯片及成卡均具有獨立的知識產權。產品可應用于具有SD接口的計算機、PDA和智能手機等電子設備。產品在設計中已充分考慮到來自外部的惡意攻擊，包括密碼窮舉攻擊，光照、不穩定電壓/頻率、剝蝕芯片等物理攻擊，攻擊對象包括芯片中存儲信息和芯片本身的IP。

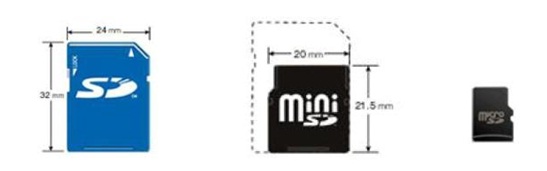

一、產品圖片
品與服務/a產品與服務插圖/安全SD_TF卡產品圖片.jpg)
二、產品應用領域
國芯“C*Core”安全SD/TF卡采用SD命令及Mass storage Diver作為驅動協議，這樣在 Windows，WinCE，Windows Phone,Linux,Symbian，Andriod等系統下都可以直接使用，不用安裝額外的驅動。
在安全應用方面，國芯可以提供CSP、PKCS#11以及 COS，及Windows Phone, Symbian, Andriod下的驅動庫，最大限度地滿足客戶的應用需求。
這就意味著您可以添加基于安全SD卡的安全應用到任何移動設備上（甚至辦公室設備），只要它擁有SD卡接口或者是micro SD接口，移動設備無需做任何改動。目前，現有的應用程序可輕易轉到該卡上而無需重新開發，而且SD卡的存儲空間依然可用，用戶只需插入即可使用。因此，智能卡商和安全應用提供商也會因?yàn)樵擁?xiàng)技術而獲得更為廣闊的市場。手機、PDA、筆記本電腦、PC、移動電視、便攜式超聲裝置、數碼相機、數碼攝像機、MP3/MP4播放器、數碼相框、GPS、圖形計算器、游戲機等以及許多其它設備將會擁有基于硬件的安全解決方案。
國芯“C*Core”安全SD/TF卡主要用于安全保密通信、電子交易認證、虛擬專用網（VPN)訪問、電子簽名等安全應用領域。國芯可提供SD Memory與SD Key 的三種組合產品：1) SD存儲卡；2) SD加密卡；3) SD加密存儲卡。
三、產品功能及性能
工作溫度：-20~70℃
符合SDIO1.1規范和SD1.1/2.0物理層規范
SD接口時鐘能夠支持0~50MHz
SD接口支持1線（SPI模式）和4線（SD模式）數據線通信
SD讀寫速度>Class 6
最大支持容量可達16GB
存儲在內部FLASH中的內容至少可以保存10年以上，保證進行100，000次讀寫操作無錯誤
支持卡的低功耗模式
產品可支持私有區、加密區等功能；國芯提供CSP、PKCS#11以及 COS等應用組件，以及Windows Phone, Symbian, Andriod下的驅動庫，最大限度地滿足客戶的應用需求
四、產品內部架構
在一個傳統的SD存儲卡里，SD控制芯片只能連接閃存。在國芯“C*Core”安全SD/TF卡里，全新設計的SD安全控制器芯片在內置安全模塊的同時還可以連接閃存模塊，并且可以實現同步的讀寫訪問。客戶可以一邊使用閃存空間一邊進行身份認證和加解密操作。這種SD安全控制器芯片即為國密型號為SSX1208的32位信息安全芯片，該芯片的內部結構如圖1所示。
國芯“C*Core”安全SD/TF卡的實現方案如圖2所示。
圖2中各模塊主要功能如下:
1、SD接口
實現SD卡的數據傳輸
2、 COS模塊
片內NorFlash管理
3、NandFlash管理模塊（含加解密模塊）
實現NandFlash物理塊管理，提供線性地址供用戶使用
實現NandFlash壞塊管理/平衡算法
實現數據流的加解密功能
品與服務/a產品與服務插圖/SSX1208芯片結構圖.jpg)

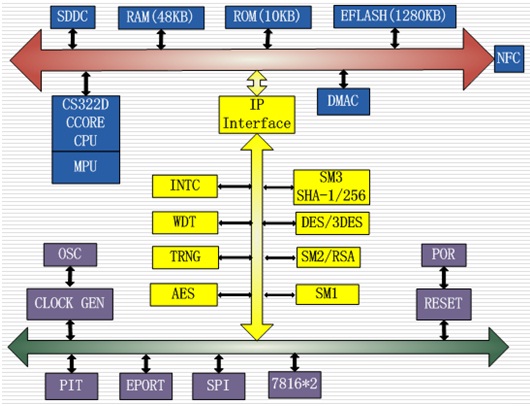

圖1 SSX1208芯片結構圖
品與服務/a產品與服務插圖/安全SD_TF卡內部結構示意圖.jpg)

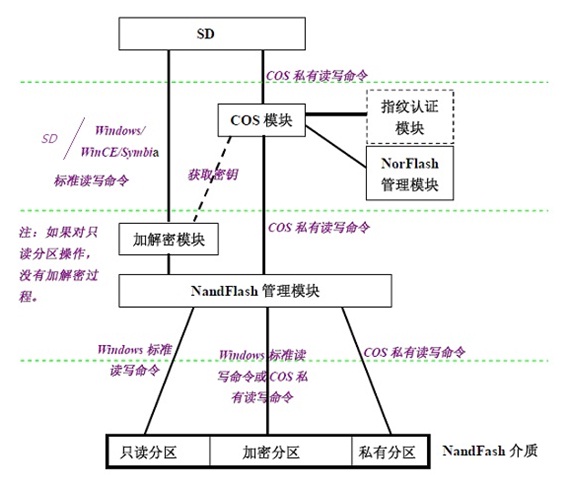

圖2 國芯“C*Core”安全SD/TF卡內部結構示意圖
